在變配電運行中，直流屏是配電室及變電站不可缺少的電力設備，在電力系統的穩定運行和供電上占有很大的作用。直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏。
一，直流屏的方便應用。
直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控主機部分高度集成化，內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。
直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求。

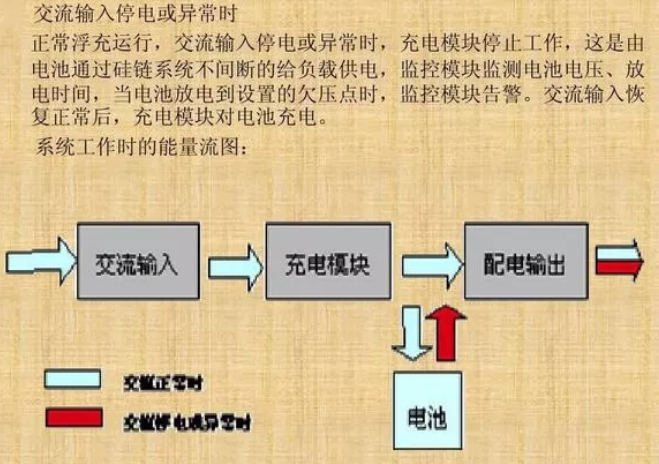

二，直流屏的組成和工作原理：
1，正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載(繼電保護裝置、控制設備等)提供直流電源；
2，當控制負荷或動力負荷需較大的沖擊電流(如斷路器的分、合閘)時，由充電單元和蓄電池共同提供直流電源； 3，當變電所交流中斷時，由蓄電池組單獨提供直流電源。
三，直流屏有效地保障著電力設備的運行穩定，但是當直流屏出現問題的時候，我們需要立馬進行檢修和維護，其中直流屏接地故障是直流屏故障中出現頻率最高的，也是經常容易發生的故障。
直流屏接地故障現象及故障處理方法。
一:接地現象：
直流系統是絕緣系統，正常時，正、負極對地絕緣電阻相等，正、負極對地電壓平衡。發生一點接地時，正、負極對地電壓發生變化，接地極對地電壓降低，非接地極電壓升高，也就是說，正極接地時，負極對地電壓升高（絕對值），負極接地時，正極對地電壓升高。如220直流系統，正常工作時，正極對地電壓+110V，負極對地電壓-110V，負極接地后，正極對地電壓變為220V。
二:查找方法：
直流回路支路多、分布廣，接地點不好查，相對有效的方法是拉路試探法。即分別對每路空氣開關或熔斷器拉閘停電，若停電后直流接地現象消失，說明接地點位于本空氣開關控制的下級回路中；若現象繼續存在，說明下級回路沒有接地。通過拉路尋找，可將接地點限定在某個空開控制的直流回路中，再通過解開電纜芯，將接地點限定在室內或室外部分；再通過拔出插件，可將接地點限定在插件內和插件外。
經過層層分解、一段段排除，最終可將接地點定位于一段簡單回路中，再用搖表對回路中的每根接線搖測絕緣，把接地點進一步限定在幾根導線或幾顆端子上，通過仔細觀察，反復觸摸，接地點終會“原形畢露”的。
三:查找步驟：
直流系統中的空氣開關或熔斷器是分層分級配置的，一般由總路空開、分路空開串聯而成，兩級空氣開關將直流回路分成了三段。兩級空氣開關分別是直流屏總路空氣開關和各設備分路空氣開關，三段回路分別是直流母線及其引出線回路、總路空開饋出的電纜和橋接母線回路、分路空開饋出的保護、控制、監視、儲能回路。其中，第三段回路數量最多、接線最復雜、接地幾率最高，幾乎所有的直流接地都出現在這一段。
要想盡快找到接地點所屬空開，接地的確切位置和確切原因，就必須對三段回路的構成、作用和現場具體位置十分熟悉，所以查找直流接地的第一步就是熟悉現場直流系統接線。只有熟悉了接線，心中有了數，才能在拉路尋找時不漏拉、不錯拉、不重復拉。
舉例：如果拉開某支路路空氣開關后，接地極母線對地電壓立刻升高到110V左右，則接地點就位于該空開控制的下級回路之中。
四，補充的一些常見的直流屏接地故障原因。
1.由下雨天氣引起的接地。在大雨天氣，雨水飄入未密封嚴實的戶外二次接線盒，使接線樁頭和外殼導通起來，引起接地。例如瓦斯繼電器不裝防雨罩，雨水滲入接線盒，當積水淹沒接線柱時，就會發生直流接地和誤跳閘。在持續的小雨天氣（如梅雨天），潮濕的空氣會使戶外電纜芯破損處或者黑膠布包扎處，絕緣大大降低，從而引發直流接地。
2.由小動物破壞引起的接地。當二次接線盒（箱）密封不好時，蜜蜂會鉆進盒里筑巢，巢穴將接線端子和外殼連接起來時，就引發直流接地。電纜外皮被老鼠咬破時，也容易引起直流接地。
3.由擠壓磨損引起的接地。當二次線與轉動部件（如經常開關的開關柜柜門）靠在一起時，二次線絕緣皮容易受到轉動部件的磨損，當其磨破時，便造成直流接地。
4.接線松動脫落引起接地。接在斷路器機構箱端子排的二次線（如10kV開關機構箱內的二次線），若螺絲未緊固，則在斷路器多次跳合時接線頭容易從端子中滑出，搭在鐵件上引起接地。
6.誤接線引起接地。在二次接線中，電纜芯的一頭接在端子上運行，另一頭被誤認為是備用芯或者不帶電而讓其裸露在鐵件上，引起接地。在拆除電纜芯時，誤認為電纜芯從端子排上解下來就不帶電，從而不做任何絕緣包扎，當解下的電纜芯對側還在運行時，本側電纜芯一旦接觸鐵件就引發接地。
7.插件內元件損壞引起接地。為抗干擾，插件電路設計中通常在正負極和地之間并聯抗干擾電容，該電容擊穿時引起直流接地。
